M1系列规格参数 | ||||
序号 | 材料名称 | 品牌/产地 | 型号 | 规格参数 |

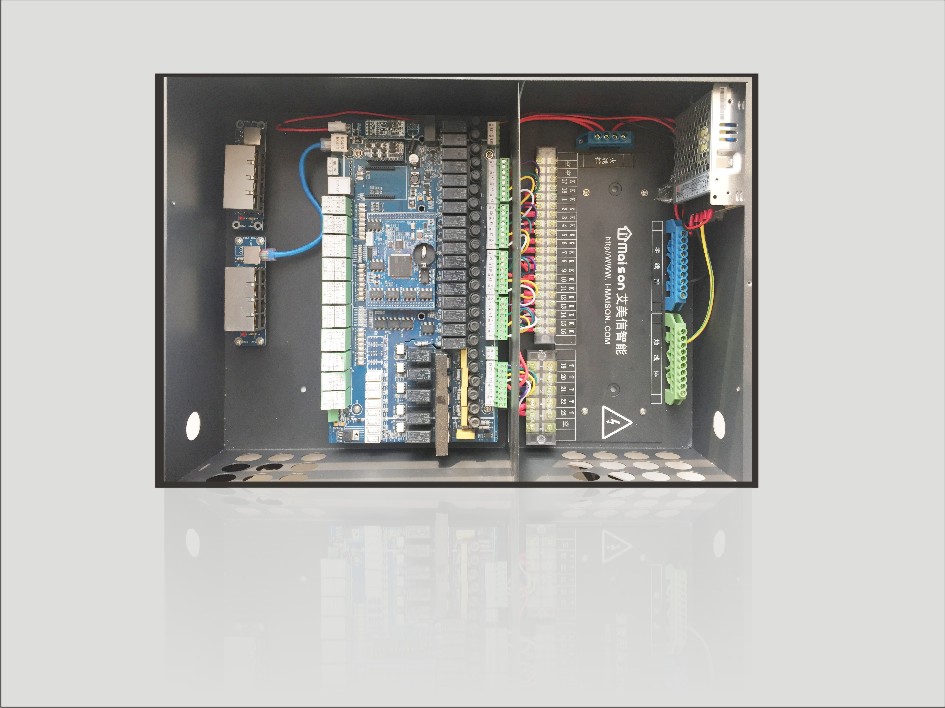

1 | 安装箱 | 艾美信/中国深圳 | 99AZNFKJXGI | 一级1.5mm优质冷轧板,480mm*350mm*100mm,尺寸大小也可根据现场要求定制尺寸; |
2 | 12+5+2主板 | 艾美信/中国深圳 | B1GS150125A |
1.接口:24进16出、24进具有一一对应的测试键,6出具有一一对应的LED指示灯.
2.面板通信口:Rs485可接16个面板、具有通信状态指示灯外网接口:CAM 2路、
RS422 1路。 ICP/IP1路,具有通信状态指示灯
3.无极调光:5路 AC220V,16A可控硅输出
4.灯光开关:18路 AC220V、16A 继电器输出
5.熔断器:23路 5A/AC220V
6.低压控制窗帘开关:12路 0--DC75V继电器输出
7.输出状态指示灯:所有输出都具备一一对应的状态LED指示灯
|
3 | CPU模块 | 艾美信/中国深圳 | GCS-CPU |
1.100兆以太网接口
2.指示I-Bus通讯状态
3.主控单元采用意法半导体公司32位ARM CPU主芯片,主频168M、内置看门狗永不死机。
4.具有主控单元运行LED指示灯、指示主控单元运行状态。
5.采用无铅制程,符合环保RoHS要求
6.工作温度:-20 ~ +53℃(±5度)
|
4 | 通信板 |
艾美信/中国深圳 |
GCS-NET-RS422-005 | 1.I-Bus通讯总线,可挂110个终端节点 |
5 | 一转八分线器 | 艾美信/中国深圳 | GCS-TOCPU-CON-004 | 1.网线接口转接 |
6 | 供电电源 | 明纬/中国台湾 | 12V3A |
1.电源输入:AC88-264V(承受300VAC,浪涌输入5S,不损坏),
2.电源输出:DC12V/4.5A,工作环境温度:-25-+70度, 3.工作环3境湿度:20至90%RH无冷凌;
4.电磁干扰:A级重工业标准;带CE,3C认证;
|
7 |
安装底板、 接线排、 箱内接头、 箱内连接线 |
艾美信/中国深圳 | 99AZNFKJXGI |
1.所有的强电回路火线、空调6*0.75芯控制线均接入控制箱强电对应接线处
(强电线路一般要求使用2.5平方纯铜线材)
2.用接线端子提前接好回路,以后的调试不用调线,维护不用调线。
|
