1、从酒店方的强电箱供电至我司系统,一组火地零线(需另外一条火线作为交流接触器的信号线,接至强电位的交流接触器位置),分别接我司强电位的火线排、零线排、地线排。
2、灯、排气扇的火线按照图纸的灯位图接线至铁箱强电位的K1-K18,T19-T23,零线、地线接在强电位的零线排、地线排。
3、中央空调的高、中、低、水阀(热水阀、冷水阀)按照灯位图接线至铁箱强电位的K1-K18。
主板弱电安装及接线:
1、主板用4颗螺丝固定在弱电箱,将强电箱的强电排线插到相应的主板强电接线位,将电源转换器的12V电源插到主板弱电供电端
2、门铃接线顺序为5V(红)、Bell(黄)、GND(黑)

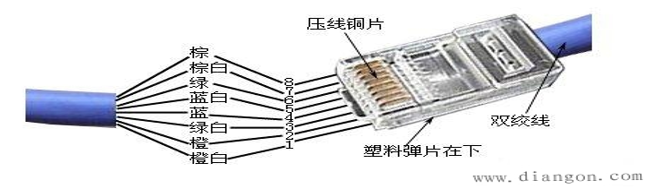

3、水晶头接法
线序,国际B类标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕(按照上图为从下往上)。水晶头需用测线仪测试两头,全通过方为合格
4、一转八分线器,用4颗螺丝固定在弱电箱,用作为面板水晶头接口端。如面板比较多,可拓展几个一转八来用。从主板422/485端子连接到一转八,再通过一转八连接到各个相关面板。
5、门牌接线,一般如下图接线,具体以逻辑表为准
6、门磁
主板端接线一般为C端子的12V供电(橙色)、控制线(橙白,具体位置看逻辑表,一般为C2端子)。门磁端接相对应橙色及橙白线,不分正负。
7、衣柜红外、钥匙红外、门磁红外接线
主板接线一般为C端子的12V供电(橙色)、控制线(绿色,具体位置看逻辑表,一般为C端子)、GND(橙白、B端子的GND口)
红外接线,具体看红外品牌型号,接相对应的12V、GND、控制线
需要注意的是,衣柜红外、钥匙红外选择常开模式(NO);门磁红外选择常闭模式(NC)
8、SOS接线:
主板接线一般为C端子的12V(橙色)、控制线(橙白,具体位置看逻辑表,一般为C4端子)
面板接线为COM(橙色)、NO(橙白)
9、空调红外控制器接线
10、音乐面板接线,从窗帘继电器端子接线供电,具体位置按照逻辑表
11、窗帘接线
(1)强电控制,把窗帘的开和关接到相对应的强电接线排K1-K18,火线、零线、地线接相对应的强电接线排
(2)弱电控制,窗帘电机处的水晶头一般为6P6C,或者4P4C,8P8C,具体的开、关、公共线需检测出来,将其“开”接到J端子的K1,“关”接到J端子的L1,公共线接到J端子的K2并跳线到L2
